クンバス社
社名
KUNBUS GmbH
本社所在地
ドイツ バーデン=ビュルテンベルク州 デンケンドルフ
主要製品
産業用ラズベリーパイ、産業用ネットワーク用ゲートウェイ、IO-Link/IO-Linkワイヤレスソリューション
ダウンロード
クンバス社は2008年にドイツ南西部バーデン=ビュルテンベルク州シュトゥットガルト郊外のデンケンドルフに設立された産業用通信分野に特化したメーカーです。Profibus、CANopen、DeviceNetなどのフィールドバス、Profinet、EtherNet/IP、EtherCATなどの産業用イーサネットなど標準化されたプロトコルに対応したゲートウェイ製品の設計、製造を展開しています。
2016年に市場投入された産業用ラズベリーパイのRevolutionPiシリーズは、厳しい環境にさらされるような製造現場に長期間稼働できる製品として国内でも採用が広がっており、後継製品も続々とリリースされています。
オープンソースのIIoT ゲートウェイ RevPiシリーズは、完全なRoot権限を含めたオープンプラットフォームコンセプトにより、IIoTプロジェクトを実装するユーザーに高い自由度をもたらします。
RevPiベースモジュールには、RaspberryPi Compute Module 4またはCompute Module4を搭載しており、リアルタイムパッチRaspberry Pi OSバージョンを利用できます。
MQTTやOPC UA などの一般的なIIoTプロトコルがサポートされており、マシンデータをクラウドに直接転送でき、個々のアプリケーションは、Node-RED、Python、Cでプログラムできます。
RevPiのモジュラー型設計により、デバイスにデジタル・アナログIOやフィールドバスゲートウェイなど拡張モジュールを追加構成できます。
上部にあるソケットを介してプラグアンドプレイ接続でき、GUIを使用して簡単に構成できます。

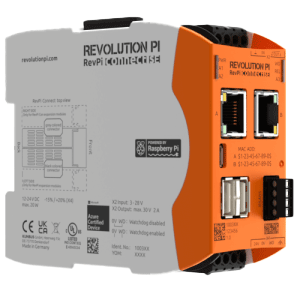

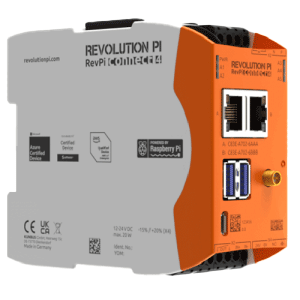

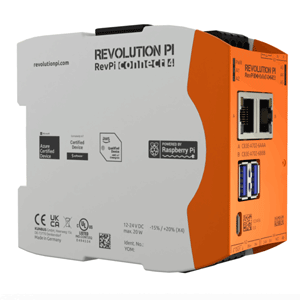

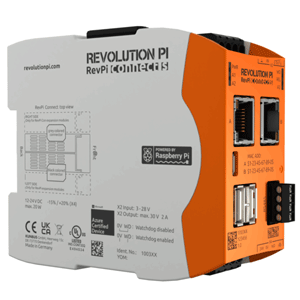

RevPi Connect ベースモジュール一覧
 |  |  |
|
|---|---|---|---|
| RevPi Connect 4 | RevPi Connect S | RevPi Connect SE | |
| 搭載モジュール | Compute Module 4 | Compute Module 4S | Compute Module 4S |
| プロセッサ | BCM2711 4コア | BCM2711 4コア | BCM2711 4コア |
| Cortex-A72 1.5GHz | Cortex-A72 1.5GHz | Cortex-A72 1.5GHz | |
| RAM | 最大8GB LPDDR4 | 1GB LPDDR4 | 1GB LPDDR4 |
| ROM | 最大32GB | 最大32GB | 最大32GB |
| WLAN | Yes(オプション) | No | No |
| HDMI | 1x Micro 2.0a(4K) | 1x Micro 2.0a(4K) | 1x Micro 2.0a(4K) |
| Ethernet | 2x RJ45 Gbps | 2x RJ45 10/100Mbps | 2x RJ45 10/100Mbps |
| USB | 2x USB 3.2 Gen 1 | 2x USB2.0 | 2x USB2.0 |
| Micro USB | 1(イメージ転送用) | 1(イメージ転送用) | 1(イメージ転送用) |
| RS485 | 1xネジ式4極端子 | 1xネジ式4極端子 | 1xネジ式4極端子 |
| IO | 1x ネジ式4極端子 | 1x ネジ式4極端子 | 1x ネジ式4極端子 |
| PiBridge | 2 | 1 | 1 |
| ConBridge | 0 | 1 | 1 |
| ゲートウェイ互換性 | No | Yes | No |
| LED | 6x マルチカラーLED | 6x マルチカラーLED | 6x マルチカラーLED |
| RTC | CR2032ボタンセル | 電気二重層コンデンサ | 電気二重層コンデンサ |
| ハードウェアウォッチドッグ | Yes | Yes | Yes |
| TPM | Yes | No | No |
| データシート | ダウンロード | ダウンロード | ダウンロード |

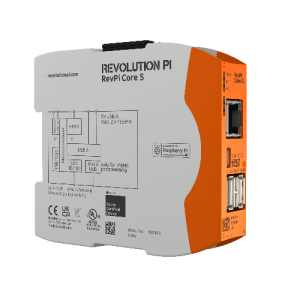

RevPi Core ベースモジュール一覧
 |  |
|
|---|---|---|
| RevPi Core S | RevPi Core SE | |
| 搭載モジュール | Compute Module 4S | Compute Module 4S |
| プロセッサ | BCM2711 4コア | BCM2711 4コア |
| Cortex-A72 1.5GHz | Cortex-A72 1.5GHz | |
| RAM | 1GB LPDDR4 | 1GB LPDDR4 |
| ROM | 最大32GB | 最大32GB |
| WLAN | No | No |
| HDMI | 1x Micro 2.0a(4K) | 1x Micro 2.0a(4K) |
| Ethernet | 2x RJ45 10/100Mbps | 2x RJ45 10/100Mbps |
| USB | 2x USB2.0 | 2x USB2.0 |
| Micro USB | 1(イメージ転送用) | 1(イメージ転送用) |
| PiBridge | 2 | 2 |
| ゲートウェイ互換性 | Yes | Yes |
| LED | 3xバイカラーLED | 3xバイカラーLED |
| RTC | 電気二重層コンデンサ | 電気二重層コンデンサ |
| ハードウェアウォッチドッグ | Yes | Yes |
| データシート | ダウンロード | ダウンロード |

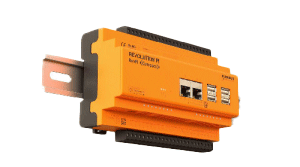

RevPi Compact
RevPi Compactは、Raspberry Piをベースにしたオープンソースのコンパクトコントローラーです。Raspberry Pi Compute Module 3+を搭載した、1.2 GHz のクアッドコアプロセッサー、1GB RAM、8GB eMMCフラッシュメモリを備えています。
オープンソースのIIoT ゲートウェイ RevPiシリーズは、完全なRoot権限を含めたオープンプラットフォームコンセプトにより、IIoTプロジェクトを実装するユーザーに高い自由度をもたらします。
センサーとアクチュエーターを接続するために、RevPi Compact には8つのデジタル入力とアナログ入力、8つのデジタル出力と2つのアナログ出力が装備されており、2つのEthernetインターフェイス(それぞれに独自の MAC アドレス)により、デバイスを2つの異なるネットワークに同時に統合できます。ネジ端子付き4 極RS485インターフェイスも具備し対応センサーをつなぎこむこともできます。
薄型設計のため、このデバイスは、ビルオートメーションでよく見られるサブ配電システムにも取付け可能です。
使用されるOSは、リアルタイムパッチを備えたRaspberryPi OSで、個々のアプリケーションは、Node-RED、Python、直接Cでプログラムできます。
一般的な産業用プロトコル Modbus RTU と Modbus TCP は標準でサポートされており、プログラムレスオプションとして、PLCやSCADAのソフトウェアも使用できます。
 |
|
|---|---|
| RevPi Compact | |
| 搭載モジュール | Compute Module 3+ |
| プロセッサ | BCM2837B0 4コア |
| Cortex-A53 1.2GHz | |
| RAM | 1GB LPDDR4 |
| ROM | 8GB |
| EEPROM | 2KB |
| HDMI | 1 (2K) |
| Ethernet | 2x RJ45 10/100Mbps |
| USB | 4x USB type A |
| Micro USB | 1(イメージ転送用) |
| RS485 | 1xネジ式4極端子 |
| IO | 8x Digital Input, 8x Digital Output |
| 8x Analog Input, 2x Analog Output | |
| 保護等級 | IP20 |
| 電源 | 24V DC(10.8~28.8V DC) |
| ハウジング形状 | DINレール対応 EN50022 |
| 動作温度 | －20℃～55℃ |
| 保管温度 | -40℃～85℃ |
| データシート | ダウンロード |

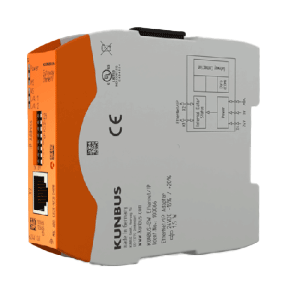

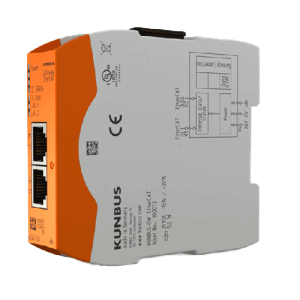

RevPiゲート
今日のオートメーション技術では、さまざまなバス技術が使用されています。Revolution Piシステムを既存の産業用ネットワークにシームレスに統合できるように、最も一般的なバスプロトコルに対応したRevPi Gateと名付けゲートウェイを開発・製造しています。
これらのゲートウェイは、他拡張モジュールと同様に、機器上部に取り付けたコネクタを介しベースモジュールと接続できます。
RevPiゲートウェイシリーズは、すべてのRevPiベースモジュールと互換性をもった製品企画ではありませんので、ご注意ください。
RevPi Coreバージョンではゲートウェイモジュールを最大2つ接続可能でRevPi Connect バージョンでは1つまでとなります。
 |  |  |
|
|---|---|---|---|
| RevPi Gate PROFINET | RevPi Gate EtherNet/IP | RevPi Gate EtherCAT | |
| プロトコル | Profinet IRT | EtherNet/IP | EtherCAT |
| バージョン | スレーブ | スレーブ | スレーブ |
| バスコネクタ | 2x RJ45 | 2x RJ45 | 2x RJ45 |
| 最大ボーレート | 100Mbps | 100Mbps | 100Mbps |
| I/Oデータ | 512byte In/Out | 480byte In/Out | 512byte In/Out |
| 認定情報 | CE/UL | CE/UL | CE/UL |
| 互換性 | RevPi Connect S | RevPi Connect S | RevPi Connect S |
| RevPi Core S | RevPi Core S | RevPi Core S | |
| RevPi Core 3+ | RevPi Core 3+ | RevPi Core 3+ | |
| SKU | PR100074 | PR100066 | PR100073 |
| ユーザーマニュアル | ダウンロード | ダウンロード | ダウンロード |
| データシート | ダウンロード | ダウンロード | ダウンロード |
RevPi 拡張モジュール

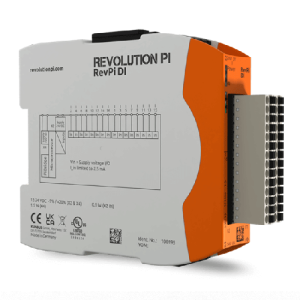

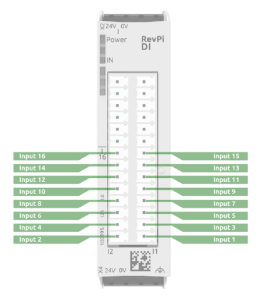

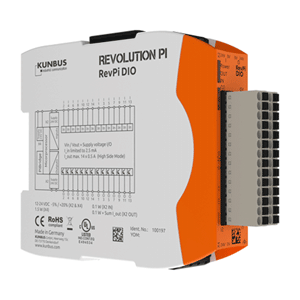

デジタルI/O
RevolutionPiを産業用制御ユニットとして利用する場合、ラインナップされ各種I/Oモジュールをベースモジュールに接続してお使い頂けます。

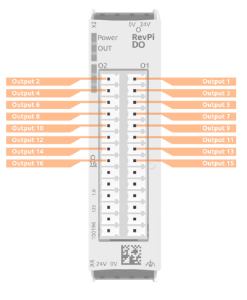

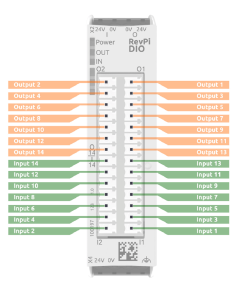

３つのI/Oモジュールバージョンがあり、28ピンのI/Oコネクタを搭載（14ピンの2列のコネクタ–、最大1.5mm²の撚線フックアップワイヤ接続、スプリングクランプコンタクト付きの2×14ピンソケットコネクタを同梱）、14個のデジタル入力と14個のデジタル出力を備えた標準モデルに16個のデジタル入力または16個のデジタル出力のいずれかのみを備えた2つの派生モデルがあります。
すべてのモデルに共通して、PiBridgeロジック回路と入力出力間にそれぞれガルバニック絶縁(600Vrms)しており、EN61131-2要件に準拠、ノイズの干渉から保護されています。
-40℃～55℃の周囲温度、非結露93%の湿度で動作します。すべてUL認証取得済みの製品となります。

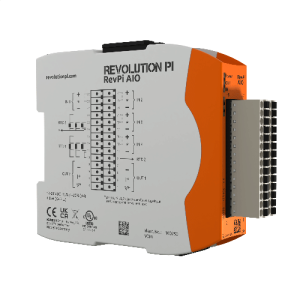

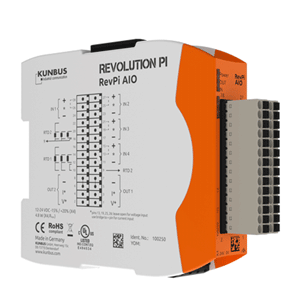

アナログI/O
クンバス社のRevolution Piは、Raspberry Piをベースにした、オープンソースのモジュールデザインの産業用PCです。
周辺機器との接続で機能拡張できる3タイプのデジタルI/O拡張モジュールに加え、アナログI/O拡張モジュールもラインナップしています。
RevPi AIOを使用することにより、4chアナログ入力、2chアナログ出力、2chRTD入力を拡張いただけます。すべてのI/Oモジュールと同様に、RevPi AIOは前面に28ピンI/Oコネクタを備え、入力出力、およびRTDチャネルは論理回路と電気的に絶縁されています。
RevPi AIOは、EN 61131-2要件に従いノイズ干渉から保護されており、-30°Cから55°Cの周囲温度でも動作するUL認定取得済み拡張モジュールです。
 |
|
|---|---|
| 入力電圧範囲 | 入力電流範囲 |
| 0~5V | 4~20mA |
| 0~10V | 0~20mA |
| +/-5V | 0~24mA |
| +/-10V | +/-25mA |
| 出力電圧範囲 | 出力電流範囲 |
| 0~5V | 4~20mA |
| 0~10V | 0~20mA |
| +/-5V | 0~24mA |
| +/-10V | |
| 0~5.5V | |
| 0~11V | |
| +/-5.5V | |
| +/-11V | |
| 2xRTD入力チャンネル | |
| *Pt100/Pt1000プローブ一般的なRTDを使用し、 | |
| -165°Cから+600 °C まで、0.5°C単位で高精度に測定 | |
| 詳しくはお問い合わせください。 | |
| データシートダウンロード | |

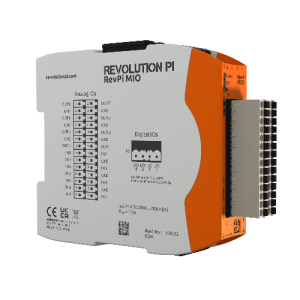

アナログ＆デジタルI/O
RevPiベースモジュール専用のアナログ＆デジタル I/O 拡張モジュール(デジタル入力/出力とアナログ入力/出力)を備えたRevPi MIOは、8xアナログ入力、8xアナログ出力、4xデジタルチャネルをRevolution Piシステムに追加できます。
デジタルチャネルは、ソフトウェアを介して入出力を構成できます。その他I/Oモジュールと同様に、RevPi MIOはEN 61131-2規格に準拠し、電波干渉から保護されており、-20 °C～+55 °C の周囲温度で動作します。
 |
|---|
| RevPi MIO |
| PR100323 |
| 8xアナログ入力 |
| 8x アナログ出力 |
| 4x デジタル入出力 |
| データシートダウンロード |
