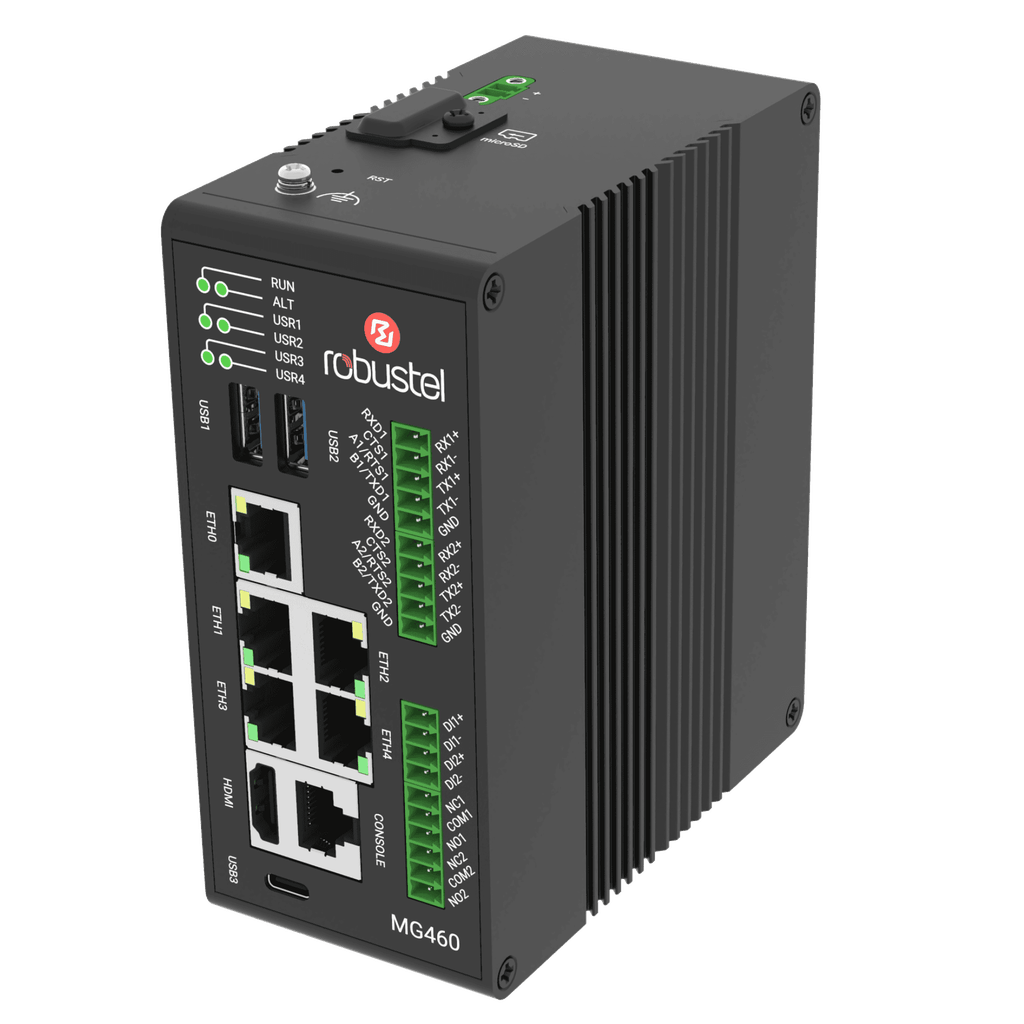

MG460 Forwarder 船舶向けネットワークフォワーダー
MG460 Forwarderは、IEC 61162-460 Ed.3に準拠し、DNV認証を取得した船舶向けネットワークフォワーダーです。船内のIEC 61162-460ネットワークとIAS（Integrated Automation System：統合自動化システム）などの他の船内ネットワークとの間で、厳格なネットワーク分離を維持しながら、必要なデータを安全に交換するために使用できます。
VLANによるネットワークセグメンテーション、ポートごとのファイアウォール、トラフィック優先制御、IGMP Proxyなどの機能を備えており、航海・制御にかかわる重要な通信を保護しながら、船内ネットワーク間のデータ連携を実現します。
また、MG460 ForwarderはIEC 61162-460 Ed.3環境での利用を想定して設計されており、適切なシステム構成に組み込むことで、船舶のサイバーレジリエンスに関するIACS UR E26および船上システムを対象とするIACS UR E27への対応を支援します。
ハードウェアには、1.6GHzのARM Cortex-A53クアッドコアCPU、4GB DDR4メモリ、64GB eMMCを搭載。5ポートのギガビットEthernetに加え、RS-232/RS-422/RS-485対応シリアルポート、デジタル入力、リレー出力、USB、microSDなどを備え、既存の船舶設備を含む幅広い機器との接続が可能です。OSにはLinux Debianベースの「MG Core」を採用しています。
主な特長
- IEC 61162-460 Ed.3に対応した船舶向け460-Forwarder
- DNV認証に対応し、船内ネットワークのセグメンテーションとデータ転送に利用できます。
- IACS UR E26/E27対応を支援
- 準拠した船舶ネットワークアーキテクチャの一部として使用することで、船舶および船上システムのサイバーレジリエンス対応を支援します。
- 5 × 10/100/1000Mbps Ethernetポートを搭載
- 4 × WAN + 1 × LAN、または5 × LANとして構成できます。
- VLANによるネットワーク分離とポート単位のファイアウォール
- 船内ネットワーク間で必要なデータのみを安全に連携できます。
- IGMP Proxyとトラフィック優先制御に対応
- GNSS、ジャイロ、AISなどのIEC 61162-460マルチキャストデータをECDIS、Conning、VDR等へ効率よく配信できます。
- ARM Cortex-A53クアッドコア 1.6GHz、4GB DDR4、64GB eMMCを搭載
- 高性能コンピューティングプラットフォームを採用しています。
- 2 × RS-232/RS-422/RS-485のソフトウェア設定可能なシリアルポートを搭載
- 産業用機器や既存の船舶搭載機器との接続に対応します。
- 2 × デジタル入力、2 × リレー出力を具備
- 外部装置の状態監視や制御に利用できます。
- Linux DebianベースのMG Coreを採用
- SDKではC、C++、Python、Java、Node.jsなどによる独自アプリケーション開発に対応しています。
- デスクトップ、壁面、35mm DINレールの3種類の設置方法に対応
- 動作温度は、-30～+70℃です。
主な利用例
Bridge NetworkとIAS間のデータ交換
エンジン回転数やタンクレベルなど、必要な信号のみをIEC 61162-460 Bridge DomainとIASの間で共有。VLANとポートごとのファイアウォールによってネットワークの分離を維持しながら、運航に必要な情報を連携できます。
航海データの共有とQoS制御
GNSS、ジャイロ、AISなどのIEC 61162-460マルチキャストデータを、IGMP Proxyおよびトラフィック優先制御を利用してECDIS、Conning、VDRなどへ配信します。不要なマルチキャストトラフィックの拡散を抑え、重要な通信のタイミングを維持します。
監査を考慮した460ネットワークの構築
監視・アラーム・ログ機能を利用したIEC 61162-460ネットワークを構築し、船級・サイバーセキュリティ監査への対応を支援します。MG460 Gatewayと組み合わせることで、船内ではネットワークを分離しつつ、承認されたデータのみを陸上側へ安全に転送する構成が可能です。
MG460 Gatewayとの組み合わせ
MG460 Forwarderが主に船内ネットワーク間のセキュアなデータ交換とネットワーク分離を担うのに対し、MG460 Gatewayは船舶から陸上側へのセキュアなデータ転送を担います。
両製品を組み合わせることで、IEC 61162-460に基づき、船内ネットワークを適切に分離しながら、ポリシーで許可されたデータだけをDMZや暗号化トンネルを介して陸上側へ受け渡す構成を実現できます。
主な仕様
| 項目 | 仕様 |
|---|---|
| CPU | Quad-core ARM Cortex-A53, 1.6GHz |
| メモリ | 4GB DDR4 |
| ストレージ | 64GB eMMC |
| Ethernet | 5 × RJ45、10/100/1000Mbps |
| シリアル | 2 × RS-232/RS-422/RS-485 |
| デジタル入力 | 2 × DI |
| リレー出力 | 2 × Relay Output |
| USB | 2 × USB 3.0 Type-A、1 × USB 2.0 Type-C |
| SDカード | 1 × microSD |
| 電源 | 24V DC |
| 消費電力 | 8.76W（Idle）、最大25.44W |
| 外形寸法 | 58 × 111 × 128mm |
| 重量 | 649g |
| 保護等級 | IP30 |
| 動作温度 | -30～+70℃ |
| 設置方法 | デスクトップ / 壁面 / 35mm DINレール |
| OS | MG Core（Linux Debian） |
製品情報
メーカーの詳細情報・データシートについては、Robustel MG460 Forwarder 製品ページをご参照ください。
